MANUAL DE INSTRUÇÕES
1) Aplicação

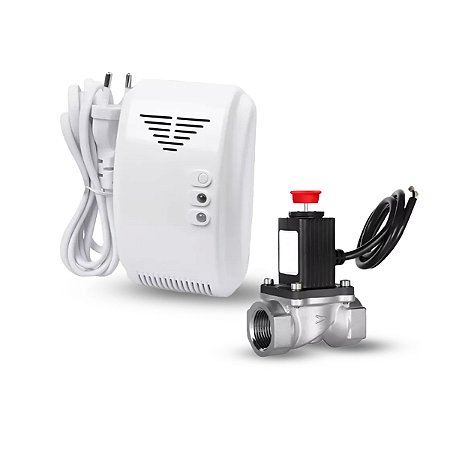

Detecção da presença de gás natural ou GLP acumulado em ambiente confinado, originada por queimador de fogão aberto.
2) Características técnicas
Detector
Alimentação elétrica: 90 a 240 volts
Comprimento do cabo de força: 1 metro
Ponto de alarme: 10% da LEL*
Sinal de disparo: pulso de 12 Vcc - 1 A - 1 s
Consumo em stand-by: 18 mA | em alarme: 22 mA
Pressão sonora a 1 metro: 93 dB
Interface no painel traseiro: OUT1 e OUT2: contato seco NA ou NF (vem de fábrica aberto, mas poderá ser alterado por jumper, conforme ilustrado no manual do fabricante)
*LEL: menor quantidade de combustível necessária para iniciar uma queima, conforme norma ABNT NBR 16577:2017.
Válvula
Roscas de entrada e saída: 1/2" BSP
Material: alumínio e borracha hermética NBR
Pressão de trabalho: 0 a 50 kPa
Proteção para atmosfera explosiva: Ex mb II T4
Grau de isolação: IP65
Fechamento: acionamento por pulso de 9 a 12 Vcc
Abertura: por reinicialização manual
3) Instalação
a) Posicionamento do suporte de fixação
A 1,5 metro de distância horizontal da fonte de gás.
Para GLP: de 30 centímetros a 1 metro acima do solo.
Para gás natural: de 30 centímetros a 1 metro abaixo do teto.
b) Locais a serem evitados para fixação
Áreas externas.
Ambientes com ar poluído ou vapor.
Próximo a janelas ou locais de passagem de vento.
Dentro de armários, atrás de cortinas ou em qualquer condição que o encubra.
c) Conexão com válvula de bloqueio (caso haja uma)
Para unir o detector à válvula, emprega-se como condutor extensor um cabo PP de 0,5 mm². O fio preto da válvula deverá ser parafusado no borne SIG1 (-), e o vermelho em SIG2 (+), conforme ilustração no manual do fabricante.
Não é necessário acessório para instalação em linha encanada. Já para fixação em mangueira de botijão, devem ser empregados dois adaptadores de espigão 3/8” para rosca 1/2” BSP macho, sejam eles de latão ou alumínio.
4) Funcionamento

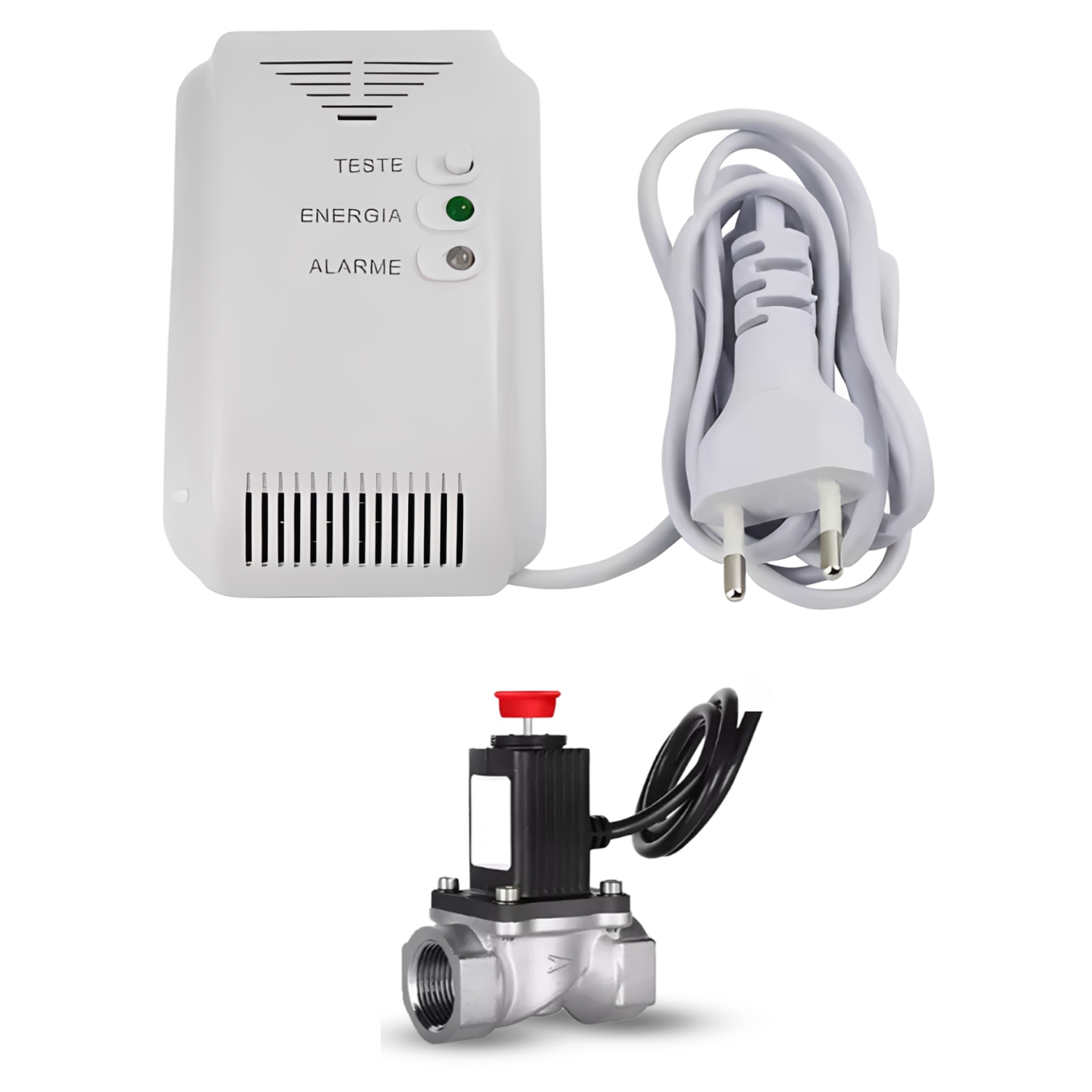

Ao conectar o plugue na tomada, o detector iniciará um processo chamado aquecimento, que levará cerca de 3 minutos para ser concluído (nesse ínterim, será possível observar o LED de alarme piscando na cor amarela). Finalizado o processo, somente ficará aceso o LED de energia na cor verde, momento em que o aparelho estará pronto para uso.
Na eventualidade da detecção de vazamento, o buzzer soará, o LED vermelho de alarme acenderá, ocorrerá o pulso e o contato seco será comutado para NF. Quando o nível de gás voltar à faixa de tolerância, o detector retornará à condição de stand-by.
5) O que fazer em caso de disparo?
Não ligar interruptores elétricos, nem tampouco lanternas convencionais ou de aparelhos celulares.
Abrir janelas e toda passagem que permita a circulação de ar.
Localizar e fechar a fonte do vazamento.
Caso haja válvula, esta terá seu mecanismo de passagem de gás bloqueado. Para desbloqueá-lo, deverá ser removida a tampinha do êmbolo vermelho e puxado esse acessório para cima.
6) Teste de funcionamento
Para testar o funcionamento do detector, pode-se injetar gás com um isqueiro nas ranhuras horizontais localizadas na parte inferior frontal do aparelho e aguardar o disparo.
Atenção: somente há disparo quando o sensor detecta um acúmulo de gás correspondente a 10% da LEL. Assim, se forem abertos queimadores do fogão para deixar o gás fluir e observar um disparo, note que, dependendo do quanto o ambiente confina o gás, levará mais ou menos tempo para atingir o ponto de alarme.
7) Cuidados e Atenção
Não lançar líquidos em spray próximo ao detector. Limpar somente com flanela ou pano seco. Se houver reforma ou pintura no local, remova-o ou proteja-o.
Determine uma frequência de teste do aparelho, pois todo componente eletroeletrônico está sujeito a defeitos, sobretudo os causados por surtos de tensão devido a anomalias na rede elétrica da concessionária ou ainda por queda de raio.
O detector, assim como todo componente eletroeletrônico, somente funciona se estiver energizado.
