Sensor Nivel Boia Poco Artesiano Bomba Submersa Sapo Caneta

Função

Controlar o nível superior e inferior de um reservatório.

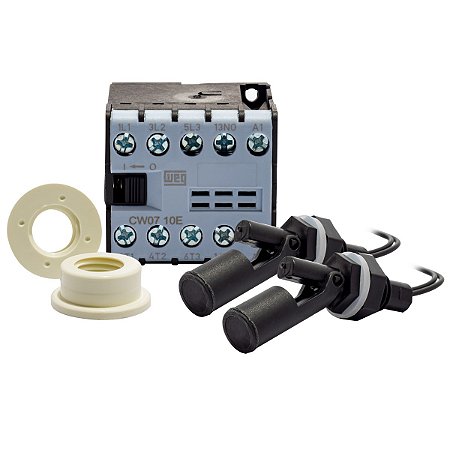

Kit composto por

02 Sensores de nivel tipo bóia lateral

Material: PP
Temperatura de trabalho: -10 a +60 ºC
Comprimento do fio: 30 cm

02 Adaptadores M16x25

Material: PVC
Rosca: M16
Fixação no tubo: por adesivo plástico

01 Mini Contator Tripolar

3 Contatos NA
1 Contato auxiliar
Suporta 7 Amperes em carga AC3 (partida de bombas)

Funcionamento

a) Enchimento (caixa d'água)

Com o reservatório vazio*, os contatos de ambos os sensores estarão fechados e por consequência alimentando a bobina do contator.

À medida que o nível inferior do reservatório se eleva, abrir-se-á o contato do sensor de nível inferior, porém a bobina do contator permanecerá energizada pelo contato fechado do sensor de nível superior.

Quando o contato do sensor de nível superior também se abrir, condição em que o reservatório estiver cheio, a bomba desligará.

* Entenda-se por vazio, o volume d´água necessário para que a bomba não gire sem carga, conforme posicionamento do sensor inferior (para tal propósito).

b) Esvaziamento (poço)

Observe que, na condição de enchimento, os sensores são instalados de forma que em suas posições de repouso eles estejam fechados. Para o controle de esvaziamento, eles devem ser posicionados de forma que na posição de repouso eles estejam abertos. A ligação elétrica é a mesma sinalizada no video.
