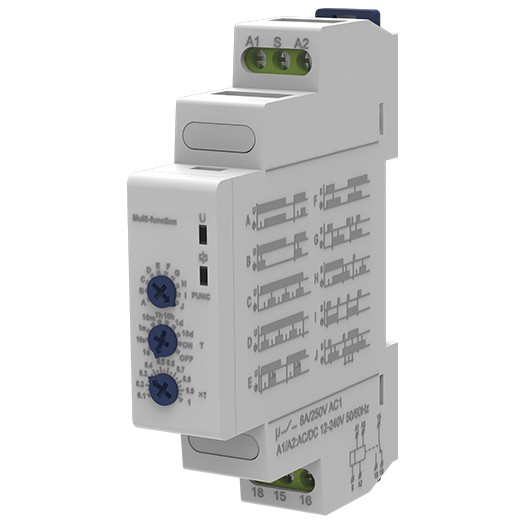

Temporizador Ciclico Impulso Retardo Pulso Desligamento Disparo Unico Subida Descida Borda

Funções

1) Ciclicidade síncrona (igual), se iniciando em OFF (Modo C do gráfico da imagem 2)

a) Energizados os terminais de alimentação, inicia-se a contagem do tempo ajustado.
b) Decorrida tal contagem, imediatamente comuta-se o relé.
c) O desatraque se dá tão logo o tempo ajustado seja novamente contado.
d) Por se tratar de operação cíclica (repetitiva), os eventos "b" e "c" se sucedem automaticamente, enquanto houver alimentação nos terminais.

2) Ciclicidade síncrona (igual), se iniciando em ON (Modo D)

a) Energizados os terminais de alimentação, imediatamente comuta-se o relé e inicia-se a contagem do tempo ajustado.
b) Decorrida tal contagem, o relé desatraca.
c) Por se tratar de operação cíclica (repetitiva), os eventos "a" e "b" se sucedem automaticamente, enquanto houver alimentação nos terminais.

3) Impulso (Modo I)

a) Energizados os terminais de alimentação, e fechado o circuito do terminal gatilho (S), seja por um sinal instantâneo ou contínuo - mas desde que não se exceda o tempo de contagem ajustado, imediatamente comutar-se-á o contato do relé, o qual permanecerá nessa condição até decorrer o tempo ajustado.

b) Reenergizados os terminais de alimentação, e fechado o circuito do terminal gatilho (S), seja por um sinal instantâneo ou contínuo - mas desde que não se exceda o tempo de contagem ajustado, imediatamente comutar-se-á o contato do relé para sua posição anterior ao evento "a", o qual permanecerá nessa condição até que uma nova operação de impulso seja iniciada.

Em suma, quando recebe um pulso, o temporizador liga e permanece ligado até que receba um pulso de desliga.

4) Retardo no desligamento (Modo J)

a) Energizados os terminais de alimentação, e fechado o circuito do terminal gatilho (S), seja por um sinal instantâneo ou contínuo, imediatamente comuta-se o contato do relé, o qual permanecerá nessa condição até que o pulso seja cessado, e na sequência seja contado o tempo ajustado, quando somente então o relé retornará a posição anterior.

b) Finalizado o evento "a", se o Temporizador detectar a permanência de presença de sinal do terminal gatilho (S), instantaneamente se repetirá o evento "a", sem haver desatraque do relé.

5) Retardo no pulso de liga e também no de desliga (Modo H)

a) Energizados os terminais de alimentação, e fechado o circuito do terminal gatilho (S), seja por um sinal instantâneo ou contínuo, iniciar-se-á a contagem do tempo.
b) Na sequência, haverá a comutação relé - o qual permanecerá nessa condição enquanto se conta por mais uma vez o tempo ajustado.
c) Finalizado o evento "b", o relé desatraca.

* Se um sinal CONTÍNUO for maior que o tempo ajustado, a seguinte dinâmica ocorrerá:

d) Iniciar-se-á a contagem do tempo.
e) Decorrida tal contagem, haverá a comutação do relé, o qual permanecerá nessa condição enquanto houver presença de pulso.
f) Cessado o pulso, o relé permanecerá atracado durante a contagem de mais um tempo ajustado.
g) Finalizado o evento "f", o relé desatracará.

6) Disparo único na subida de borda (Modo F)

Energizados os terminais de alimentação, e fechado o circuito do terminal gatilho (S), seja por um sinal instantâneo ou contínuo, o relé atracará e permanecerá nessa condição até que decorra o tempo ajustado.

7) Disparo único na descida de borda (Modo G)

Energizados os terminais de alimentação, e fechado o circuito do terminal gatilho (S), seja por um sinal instantâneo ou contínuo, o relé atracará tão logo o pulso for cessado, e permanecerá nessa condição até que decorra o tempo ajustado. Se, no ínterim em que decorrer a contagem do tempo, novo(s) pulso(s) for(rem) emitido(s), será(ão) desconsiderados.

Características Técnicas

Terminais de alimentação: A1 e A2
Tensão de alimentação: 12-240 Vca/Vcc
Frequência: 50/60Hz
Ajuste de tempo: 0,1 segundo a 10 dias (a multiplicação dos valores das posições das escalas 1 e 2 determinam o tempo ajustado).
Erro de ajuste: 5% fim de escala (a 25°C)
Repetibilidade: 0.2% fim de escala (a 25°C)
Saída: 1 contato reversível NA/NF
Capacidade do contato: 8A / 250 Vca (AC1)
Indicação de ligação: LED verde
Indicação de saída: LED vermelho
Tensão de isolação: 250 Vca
Grau de proteção: IP20
Grau de poluição: 3
Vida mecânica 100.000 operações
Vida elétrica: 1.000.000 operações
Altitude: 2000m
Temperatura ambiente: -5°C~+40°C
Temperatura armazenagem: -10°C~+50°C
Umidade: 50% (40°C, sem condensação)
Montagem em Trilho DIN-35 (IEC 60715)
