MANUAL DE INSTRUÇÕES

O presente sistema deve necessariamente ser instalado por profissional capacitado.

1) Aplicação

Detecção da presença de gás natural ou GLP acumulado em ambiente confinado, originada por queimador de fogão aberto.

2) Características técnicas

Alimentação elétrica: 90 a 240 Volts
Comprimento do cabo de força: 1 metro
Ponto de alarme: 10% da LEL*
Sinal de disparo: pulso de 12 Vcc - 1A - 1 seg
Consumo em stand-by:18mA | em alarme: 22 mA
Pressão sonora a 1 metro: 93 dB
Interface no painel traseiro: OUT1 e OUT2: contato seco NA ou NF (vem da Fábrica aberto, mas poderá ser alterado por jumper, conforme ilustrado no Manual do Fabricante)

*LEL: menor quantidade de combustível necessária para iniciar uma queima), conforme normal ABNT NBR 16577:2017)

3) Instalação

a) Posicionamento do suporte de fixação

1,5 metro distante horizontalmente da fonte de gás.
Para GLP, de 30 centímetros a 1 metro acima do solo.
Para gás natural, de 30 centímetros a 1 metro abaixo do teto.

b) Locais a serem evitados para fixação

Áreas externas
Ambiente com ar poluído ou vapor.
Próximo a uma janela ou local de passagem de vento.
Dentro de um armário, atrás de uma cortina, ou outra condição que o encubra.

c) Conexão com Válvula de bloqueio (caso se disponha de uma)

Para unir o Detector à Válvula, emprega-se como condutor extensor um cabo PP de 0,5 mm2. O fio preto da Válvula deverá ser parafusado no borne SIG1 (-), e o vermelho em SIG2 (+), vide ilustração no Manual do Fabricante.

4) Funcionamento

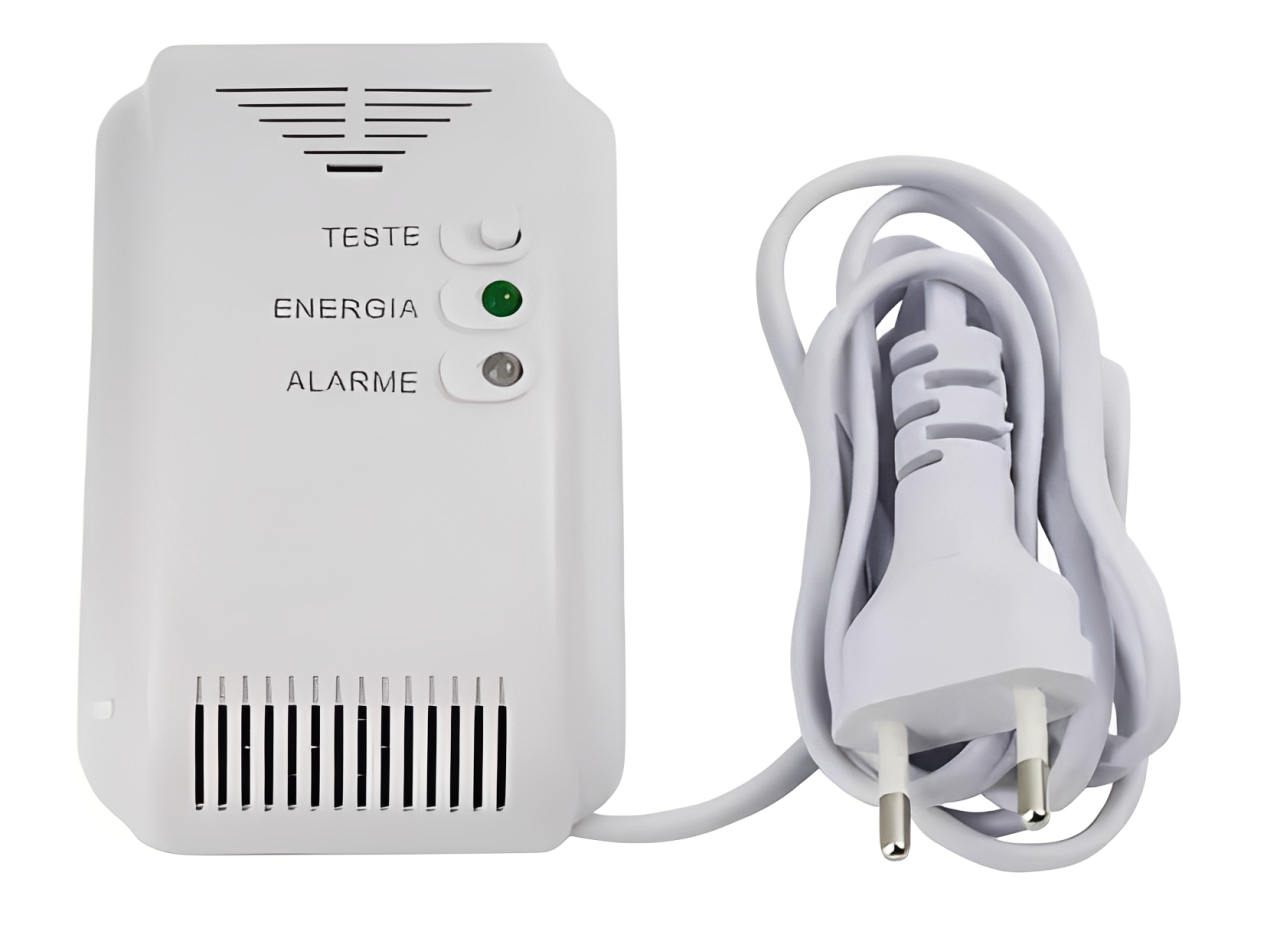

Conectado o plugue na tomada, o Detector iniciará um processo chamado de aquecimento, e que levará em torno de 03 minutos para ser concluído (nesse ínterim, se observará o led Alarme piscando na cor amarela). Finalizado tal processo, somente ficará aceso o led Energia na cor verde, quando então o Aparelho estará pronto para ser utilizado.

Na eventualidade da detecção de vazamento, o buzzer soará, se acenderá o led vermelho Alarme, ocorrerá o pulso e se comutará o contato seco para NF. Quando o nível de gás voltar para a faixa de tolerância, o Detector retornará para a condição de stand-by.

5) O que fazer em caso de disparo?

Não ligar interruptor elétrico, nem tampouco lanterna convencional ou de aparelho celular.

Abrir a(s) janela(s) e toda a passagem que permita a circulação de ar.

Localizar e fechar a fonte do vazamento.

Caso haja Válvula, a mesma terá seu mecanismo de passagem do gás bloqueado. Para desbloqueá-lo, deverá ser removida a tampinha do êmbolo vermelho e puxar tal acessório para cima.

6) Teste de funcionamento

Para testar o funcionamento do Detector, poderá se injetar gás com um isqueiro nas ranhuras horizontais localizadas na parte inferior do Frontal do mesmo, e aguardar o disparo.

Atenção: Somente há disparo quando o sensor detecta um acúmulo de gás correspondente a 10 por cento da LEL. Assim sendo, se se abrir queimadores do fogão e deixar o gas fluir para observar um disparo, note que, a depender do quão mais (ou menos) gas um ambiente confina, se levará mais (ou menos) tempo para atingir o ponto de alarme.

7) Cuidados e Atenção

Não lançar líquidos de spray próximo ao Detector. Limpar somente com flanela ou pano seco. Se houver reforma ou pintura no local, remova ou proteja-o.

Determine uma frrquência de teste do Aparelho, pois todo o componente eletroeletrônico é sujeito a defeito, sobretudo os causados por surto de tensão devido a anomalia na rede elétrica da Concessionária, ou ainda por queda de raio.

O Detector, assim como todo componente eletroeletrônico, somente funciona se estiver energizado.
