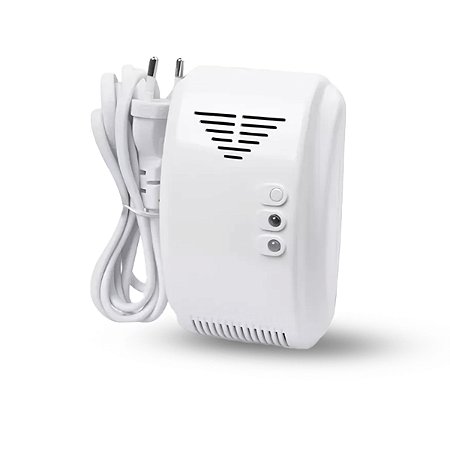

Detector de vazamento gas natural GLP cozinha botijao queimador aberto

MANUAL DE INSTRUÇÕES

O presente sistema deve necessariamente ser instalado por profissional capacitado.

1) Aplicação

Detecção da presença de gás natural ou GLP acumulado, em ambiente confinado, originada por queimador de fogão aberto.

2) Características técnicas

Alimentação elétrica: 90 a 240 Volts
Comprimento do cabo de força: 1 metro
Dimensões do Aparelho: 70 x 115 x 45mm
Fixação: por buchas
Ponto de alarme: 10% LEL (conforme ABNT NBR 16577:2017)
Temperatura de trabalho: -10 a +50 graus
Umidade de trabalho: menor que 95% UR
Consumo elétrico: 40 mA em stand-by | 110 mA em alarme
Pressão sonora do buzzer de efeito intermitente: 85 dB a 1 metro.
Sinal de disparo: pulso de 12 Vcc

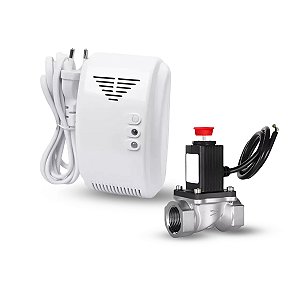

Comprimento do cabo que envia o sinal para acionamento da Válvula solenóide de bloqueio/corte, em caso de disparo: 1 metro
Contato auxiliar disponível na parte traseira: 01 seco NA (pode ser alterado para NF por jumper interno).

3) Instalação

a) Posicionamento do suporte de fixação

1,5 metro distante horizontalmente da fonte de gás.
Para GLP, de 30 centímetros a 1 metro acima do solo.
Para gás natural, de 30 centímetros a 1 metro abaixo do teto.

b) Locais a serem evitados

Áreas externas
Ambiente com ar poluído ou vapor.
Próximo a uma janela ou local de passagem de vento.
Dentro de um armário, atrás de uma cortina, ou outra condição que o encubra.

4) Funcionamento

Conectado o plugue na tomada, o Detector iniciará a auto-calibração, processo esse que leva em torno de 3 minutos. Nesse ínterim, se observará o led Alarm/Alarme piscando amarelo a cada 1 segundo.

*Durante a auto-calibração não há detecção de gás.

Uma vez autocalibrado, ficará aceso somente o led Power/Energia, na cor verde.

Na eventualidade da detecção de vazamento, o buzzer soará de forma intermitente, acenderá o led vermelho Alarm/Alarme, será energizará a saída de 12 Vcc, com um pulso de corrente de 800 mA, por 1 segundo, e será comutado o contato seco. Quando o nível de gás voltar para a faixa de tolerância, o Detector retornará para a condição de stand-by.

5) O que fazer em caso de disparo?

Não ligar interruptor elétrico, nem tampouco lanterna convencional ou de aparelho celular.

Abrir a(s) janela(s) e toda a passagem que permita a circulação de ar.

Localizar e fechar a fonte do vazamento.

6) Teste de funcionamento e cuidados

Quando o botão Test/Teste é apertado por menos de 3s, é comutado o relé. Já, se apertado por mais de 3s, o Detector inicia um processo de auto-teste de sua integridade eletrônica.

Quando o botão Test/Teste é apertado por menos de 3s, é energizada a saída de 12 Vcc, com um pulso de corrente de 800 mA, por 1 segundo, e também comutado o contato seco. Já, se apertado por mais de 3s, o Detector inicia um processo de auto-teste de sua integridade eletrônica.

Para testar o funcionamento do Detector/Sensor em conjunto com acessórios nele conectados, poderá se injetar gás com um isqueiro nas ranhuras horizontais localizadas na parte inferior do Frontal do mesmo, e aguardar o disparo.

Não lançar líquidos de spray próximo ao Detector. Limpar somente com flanela ou pano seco. Se houver reforma ou pintura no local, remova ou proteja-o.

7) Atenção

O presente sistema, assim como todos os seus similares disponíveis na praça, somente funciona se estiver energizado. Assim sendo, favor verificar junto ao seu Cliente o quão frequente é (ou não), a falta de fornecimento por parte da concessionária, a fim de ponderarem a conveniência da  instalação de um Detector de 12 Volts + Bateria.
