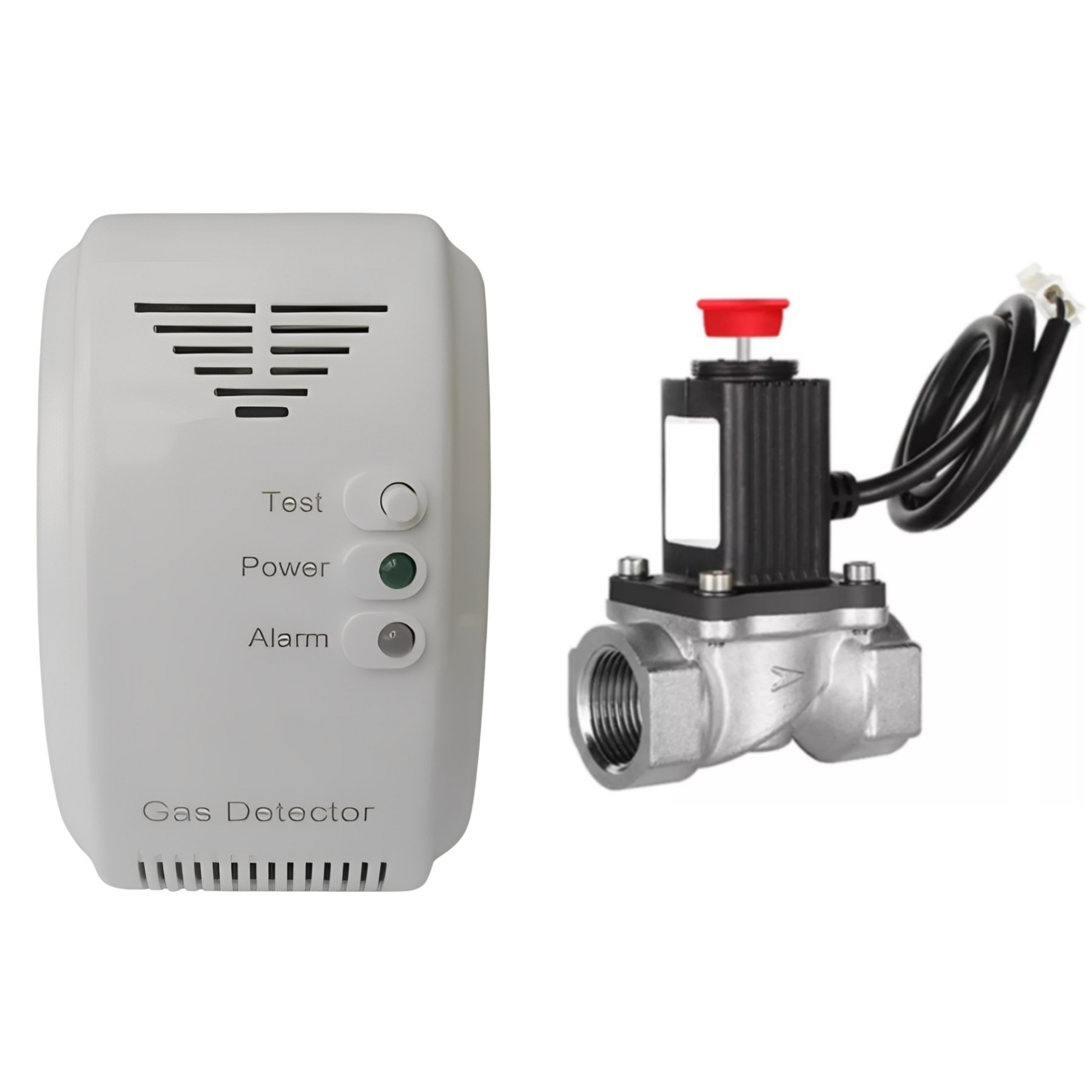

Detector Vazamento Gás Válvula Corte Bloqueio Motorhome Trailer Barco 12 Volts

MANUAL DE INSTRUÇÕES

O presente sistema deve necessariamente ser instalado por profissional capacitado.

1) Aplicação

Detecção da presença de gás natural ou GLP acumulado, em ambiente confinado, originada por queimador de fogão aberto.

2) Características técnicas

a) Do Detector/Sensor

Alimentação elétrica: 12 Vcc
Dimensões: 70 x 115 x 45mm
Ponto de alarme: 10% LEL (conforme ABNT NBR 16577:2017)
Temperatura de trabalho: -10 a +50 graus
Umidade de trabalho: menor que 95% UR
Consumo elétrico: 40 mA em stand-by | 110 mA em alarme
Pressão sonora do buzzer de efeito intermitente: 85 dB a 1 metro.

3) Contatos disponíveis na parte traseira, com conexão por borne de parafuso

a) Alimentação 12 Vcc

P1 e P2 (conexão não polarizada)
* Fonte de energia não incluída com o Detector/Sensor.

Contato seco NA:

OUT1 = Entrada
OUT2 = Saída
*Se necessário, poderá ser alterado para NF via jumper interno.

Saída de pulso 12 Vcc:

SIG1 = Negativo
SIG2 = Positivo

b) Da Válvula solenóide de bloqueio/corte

De tipo shut off, para uso com GLP e gás natural.
Diâmetro: 1/2" BSP
Material: Alumínio
Material hermético: borracha NBR
Pressão mínima de trabalho: 0
Pressão máxima de trabalho: 50 kPa
Temperatura de operação:-10 a +50 graus
Abertura: por reinicialização manual
Fechamento: acionamento por pulso de 9 a 12 Vcc
Proteção para atmosfera explosiva: Ex mb II T4
Grau de isolação: IP65

4) Itens que compõem o kit

01 Detector/Sensor
01 Válvula solenóide de bloqueio/corte
02 Conectores de alavanca do tipo inline, para o caso de ser necessário fazer uma extensão no comprimento do cabo da Válvula.

5) Instalação

a) Posicionamento do suporte de fixação

1,5 metro distante horizontalmente da fonte de gas.
Para GLP, de 30 centímetros a 1 metro acima do solo.
Para gas natural, de 30 centímetros a 1 metro abaixo do teto.

b) Locais a serem evitados

Áreas externas
Ambiente com ar poluído ou vapor.
Próximo a uma janela ou local de passagem de vento.
Dentro de um armário, atrás de uma cortina, ou outra condição que o encubra.

6) Funcionamento

Conectado o plugue na tomada, o Detector/Sensor iniciará a auto-calibração, processo esse que leva em torno de 3 minutos. Nesse ínterim, se observará o led Alarm/Alarme piscando amarelo a cada 1 segundo.

*Durante a auto-calibração não há detecção de gás.

Uma vez autocalibrado, ficará aceso somente o led Power/Energia, na cor verde.

Na eventualidade da detecção de vazamento, o buzzer soará de forma intermitente, acenderá o led vermelho Alarm/Alarme, será energizará a saída de 12 Vcc, com um pulso de corrente de 800 mA, por 1 segundo, e será comutado o contato seco. Quando o nível de gás voltar para a faixa de tolerância, o Detector/Sensor retornará para a condição de stand-by.

7) O que fazer em caso de disparo?

Não ligar interruptor elétrico, nem tampouco lanterna convencional ou de aparelho celular.

Abrir a(s) janela(s) e toda a passagem que permita a circulação de ar.

Localizar e fechar a fonte do vazamento.

8) Teste de funcionamento e cuidados

Quando o botão Test/Teste é apertado por menos de 3s, é energizada a saída de 12 Vcc, com um pulso de corrente de 800 mA, por 1 segundo, e também comutado o contato seco. Já, se apertado por mais de 3s, o Detector/Sensor inicia um processo de auto-teste de sua integridade eletrônica.

Para testar o funcionamento do Detector em conjunto com acessórios nele conectados, poderá se injetar gás com um isqueiro nas ranhuras horizontais localizadas na parte inferior do Frontal e aguardar o disparo.

Sempre que houver disparo do Detector/Sensor, a Válvula terá seu mecanismo de passagem do gás bloqueado. Para desbloqueá-lo, deverá ser removida a tampinha transparente que envolve o êmbolo vermelho e se puxar tal acessório para cima. Tal processo não pode ser efetuado remotamente, pois o propósito do sistema é o de haver inspeção humana, em eventual disparo.

Não lançar líquidos de spray próximo ao Detector. Limpar somente com flanela ou pano seco. Se houver reforma ou pintura no local, remova ou proteja-o.
